盛莱普App智能灯控制器说明书

型号：SL-011

感谢使用“盛莱普App智能灯控制器”（以下简称“控制器”），您的灯或灯具通过嵌入本产品，利用智能手机、平板电脑（以下简称手机）运行App软件，就可以无线遥控灯具的亮灭。可以多个控制器同时使用、也可以多部手机同时控制。控制器支持所有灯具，耗电小绿色节能，装配简单，操作方便，时尚新颖。让您的“智能家居，从灯开始” 。

警告：市电220V存在安全隐患，控制器必须由懂电气原理，有实际操作经验的人员安装；安装前灯具回路必须断电，否则有触电危险！产品中含有小零件，防止儿童接触！

一、使用快速导航

请仔细阅读说明书并保留。扫描二维码下载 “万家灯火”App并安装。注意查看“智能灯控制器”，外壳上标明输入和输出。输入端线：火线L红色，零线N黑色；输出端线：火线L橙色，零线N蓝色。

1、SL-011控制器规格

◆手机无线遥控控制1路灯；如果控制多路灯，可以通过组合，或选用我公司SL-012（2路）SL-014（4路）产品。

◆输入：180V-250V；

◆输出：180V-250V  控制电流10A；

◆遥控距离：10米左右，根据环境和不同品牌手机、平板电脑效果有差异；

◆遥控终端：Android手机及平板电脑；

◆使用场合：本控制器不防水，请在干燥室内使用；

◆负载功率：LED≤ 250W. 白炽灯≤ 2000W

2、控制器接线原理

控制器安装在灯具和电源开关之间便可完成。接线如图：（用外壳丝印的图）

    对于日光灯和LED灯，因为有电源驱动，控制器输出连接驱动输入，控制器输入连接电源输入。

提示：安装智能控制器增加了用手机遥控功能，并不影响灯开关使用；如果灯开关关闭，则手机无法遥控，属于正常现象，并非控制器故障。

3、安装控制器4步操作

（1）、警告：家庭电源总闸关闭，灯开关打到“关”，严禁带电操作，否则有触电危险；

（2）、打开灯具灯罩，用螺丝把控制器固定到灯具顶部，没有螺丝孔可以用双面胶粘合；去掉控制器的电线的绝缘皮，按接线图指示输入输出端接线。注意：控制器输入端、输出端、火线、零线都不能接反。接收线外露：如果灯具的灯罩是密闭的，为了有接收距离，请把接收器线外露到灯罩以外；

警告：线连接处铜线必须充分接触，并用电工胶带包好绝缘，铜线不能裸露，否则有漏电的危险。

（3）、检查无误后，打开电源总闸，打开灯开关，灯亮；由于智能灯出厂号码默认为1，手机运行App“万家灯火”，在NO 1灯处按“”按钮灯灭，按按钮灯亮，说明安装正确。

（4）、装上灯具灯罩，安装结束；如果安装多个控制器，需要设置该控制器编号，不必打开灯罩便可设置，参见下面具体说明。

提示：安装其他控制器，同样按照4步操作。为使手机能区分控制不同控制器，需要对控制器编号，参见后面“设置灯编号”内容。

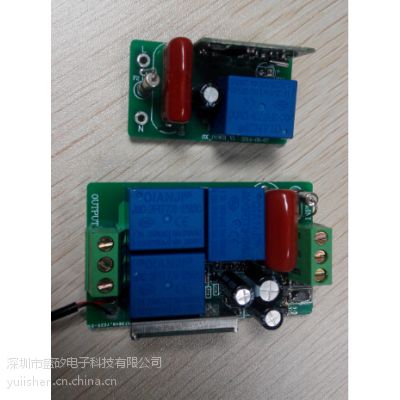

                                                         控制板子，预留5个IO口，工作电压为5V
                完整模块，标准板为1路，2路，4路，接线简单
